VOLTAJE ESTÁNDAR13.8 kV
GENERADOR DIÉSEL · 60 HZ · 13.8 kV
GHD3240BCS
Energía de escala crítica.
Continuidad coordinada.
Una planta de emergencia de 3240 kW standby y 2946 kW prime para centros de datos, industria pesada, infraestructura crítica y sistemas multigenerador que requieren respaldo en alta tensión.
PRIME2946kW · 3682 kVA
STANDBY3240kW · 4050 kVA
VOLTAJE13.8kV
MOTORBAUDOUIN16M55G3300/6
CONTROLDSE8610SYNC · LOAD SHARE
SISTEMA DE ALTA POTENCIA
TANQUE EXTERNO8000 L
DIMENSIONES13.4 × 3.0 × 3.4 m
CONFIGURACIÓN16 cilindros en V
MOTOR BAUDOUIN•ALTERNADOR LEROY SOMER•CONTROL DSE8610•13.8 kV•SINCRONIZACIÓN Y LOAD SHARE•GH POWER MÉXICO•MOTOR BAUDOUIN•ALTERNADOR LEROY SOMER•CONTROL DSE8610•13.8 kV•SINCRONIZACIÓN Y LOAD SHARE•GH POWER MÉXICO•
RESPALDO PROFESIONAL · 3240 kWPotencia masiva.
Potencia masiva.
Operación protegida.
El GHD3240BCS está orientado a proyectos donde la continuidad eléctrica requiere alta tensión, gran capacidad y una estrategia de protección, transferencia o sincronización diseñada por ingeniería.
Data centers
Respaldo para UPS, climatización, telecomunicaciones, seguridad y cargas críticas previamente dimensionadas.
CONTINUIDAD DIGITAL ↗Industria pesada
Procesos de gran demanda, líneas de producción y servicios auxiliares donde una interrupción genera costos severos.
PRODUCCIÓN PROTEGIDA ↗Infraestructura
Hospitales, complejos logísticos, servicios esenciales y sistemas energéticos con esquemas de respaldo coordinado.
OPERACIÓN CRÍTICA ↗ENERGY CONTROL · DATOS DE FÁBRICAMira el consumo.
Mira el consumo.
Proyecta la autonomía.
Selecciona el porcentaje de carga. La consola calcula una autonomía teórica con el tanque externo de 8000 litros indicado en la ficha fuente.
GHD3240BCS ONLINE60.0 Hz · 13.8 kV
CARGA50%PRIME
398.80L/h
Carga prime al 50%
20.1h
Tanque externo de 8000 L
1473.0kW
Estimación proporcional
Consumo de fábrica: 50% 398.8 L/h · 75% 578.1 L/h · 100% 794.4 L/h · 110% prime 890.1 L/h.La autonomía real depende de carga, combustible utilizable, temperatura, instalación y mantenimiento.
ARQUITECTURA INTEGRADATres sistemas.
Tres sistemas.
Una sola respuesta.
Motor, alternador y controlador forman una plataforma de alta potencia preparada para operación en 13.8 kV, sincronización y reparto de carga.
01
MOTORBaudouin
16M55G3300/6
- 16 cilindros en V87.5 L
- 3300 kW nominales1800 RPM · ECU
- Turbo + aftercooler24 V · refrigerado por agua
02
ALTERNADORLeroy Somer
LSA54.2ZL12
- 2946 kW de salidaAREP · AVR
- THD < 1.5%4 polos
- IP23 · Clase HAcoplamiento directo
03
CONTROLDeep Sea
DSE8610
SYNC60.0Hz · LOAD SHARE READY
- Hasta 32 gruposSincronización
- 11 entradas / 8 salidasConfigurables
- RS232 · RS485 · EthernetMODBUS RTU/TCP
SINCRONIZACIÓN Y TRANSFERENCIALa energía crítica
La energía crítica
se coordina.
El DSE8610 permite diseñar sistemas multigenerador con sincronización y reparto de carga. También puede integrarse a un ATS y a protecciones de media tensión correctamente dimensionadas.
01REDFALLA O DEMANDA
02ARRANQUEDSE8610
03BUSCARGA COORDINADA
13,400 mm
3,400 mm
3,000 mm

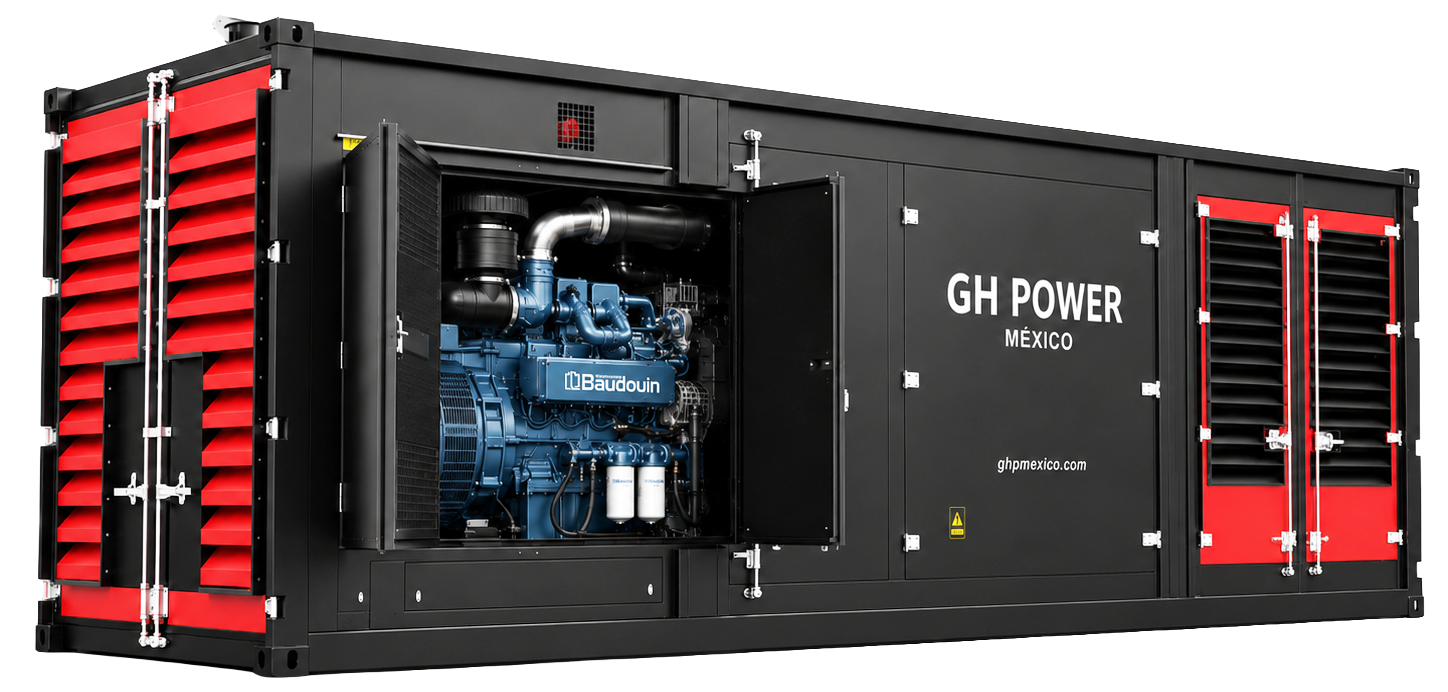

CONTENEDOR INDUSTRIAL · ALTA POTENCIAGran escala afuera.
Gran escala afuera.
Ingeniería por dentro.
La configuración tipo contenedor integra accesos de servicio, radiador accionado por el motor, aislamiento de vibraciones, sistema de escape y componentes auxiliares para una solución industrial de gran capacidad.
01
Contenedor con pintura electrostáticaProtección exterior y diseño orientado a operación industrial.
02
Tanque externo de 8000 LCon precalentador de agua según la ficha fuente.
03
Montajes antivibratorios y silenciadoresCon conexiones flexibles y codos de escape.
04
Protección a definir por proyectoLa ficha indica que el interruptor principal no está incluido.
FICHA TÉCNICA GHD3240BCSDatos claros.
Datos claros.
Decisiones seguras.
Especificaciones traducidas al español desde la ficha fuente. BAUMA debe confirmar nomenclatura, tensión, protecciones, sincronización, tanque e instalación antes del suministro.
- Modelo comercial
- GHD3240BCS
- Potencia prime
- 2946 kW / 3682 kVA
- Potencia standby
- 3240 kW / 4050 kVA
- Frecuencia / velocidad
- 60 Hz / 1800 RPM
- Voltaje estándar
- 13.8 kV
- Fases / hilos
- 3 fases / 4 hilos
- Factor de potencia
- 0.8
- Corriente teórica prime
- 154.0 A a 13.8 kV
- Corriente teórica standby
- 169.4 A a 13.8 kV
- Consumo al 50% prime
- 398.8 L/h
- Consumo al 75% prime
- 578.1 L/h
- Consumo al 100% prime
- 794.4 L/h
- Consumo al 110% prime
- 890.1 L/h
- Interruptor principal
- No incluido
- Marca / modelo
- Baudouin 16M55G3300/6
- Potencia nominal
- 3300 kW
- Cilindros / disposición
- 16 cilindros en V
- Ciclo / enfriamiento
- 4 tiempos / enfriado por agua
- Desplazamiento
- 87.5 L
- Diámetro × carrera
- 180 × 215 mm
- Relación de compresión
- 16.5:1
- Aspiración
- Turboalimentado y posenfriado
- Gobernador
- ECU
- Arranque
- 24 V
- Refrigerante del motor
- 350.5 L
- Capacidad de aceite
- 582 L
- Marca / modelo
- Leroy Somer LSA54.2ZL12 (AREP)
- Potencia de salida
- 2946 kW
- Control de voltaje
- AVR
- Fases
- 3
- Factor de potencia
- 0.8
- Clase de aislamiento
- H
- Protección
- IP23
- Polos
- 4
- Rango de tensión
- ±5%
- Distorsión armónica total
- < 1.5%
- Rodamiento
- Sencillo
- Conexión
- Estrella en serie
- Acoplamiento
- Directo
- Controlador
- Deep Sea DSE8610
- Sincronización
- Hasta 32 generadores
- Entradas / salidas
- 11 configurables / 8 configurables
- Comunicaciones
- RS232 · RS485 · Ethernet
- Protocolos
- MODBUS RTU / TCP
- Dimensiones de referencia
- 13,400 × 3,000 × 3,400 mm
- Tanque externo
- 8000 L
- Precalentamiento
- Agua de camisa
- Batería
- 24 V libre de mantenimiento
- Cargador
- Flotante
- Paro de emergencia
- Incluido
- Radiador
- Accionado por el motor
- Montajes
- Antivibratorios
- Interruptor principal
- No incluido
PREGUNTAS FRECUENTES
Antes de cotizar.
En equipos de 13.8 kV, el dimensionamiento eléctrico, las protecciones y la coordinación del sistema son parte esencial del proyecto.
¿Cuánta potencia entrega el GHD3240BCS?+
Entrega 2946 kW / 3682 kVA en potencia prime y 3240 kW / 4050 kVA en potencia standby.
¿Qué motor utiliza el generador GHD3240BCS?+
Integra un motor diésel Baudouin 16M55G3300/6 de 16 cilindros en V, 87.5 litros, turboalimentado y posenfriado, con gobernador electrónico ECU.
¿Cuál es el voltaje estándar del GHD3240BCS?+
La ficha técnica fuente especifica 13.8 kV, trifásico, cuatro hilos, 60 Hz y factor de potencia 0.8. La ingeniería debe confirmar la tensión definitiva del proyecto.
¿Puede operar en sincronización o con ATS?+
Sí. El controlador Deep Sea DSE8610 está diseñado para sincronización y reparto de carga en sistemas multigenerador y puede integrarse a un ATS o sistema de transferencia según la ingeniería del proyecto.
¿Qué autonomía ofrece el tanque externo de 8000 litros?+
La autonomía teórica es de aproximadamente 20.1 horas al 50%, 13.8 horas al 75%, 10.1 horas al 100% prime y 9.0 horas al 110% prime. La autonomía real depende de la instalación y condiciones de operación.
¿El GHD3240BCS incluye interruptor principal?+
No. La ficha fuente indica que no incluye breaker. BAUMA debe dimensionar y cotizar la protección, maniobra y conexión de media tensión de acuerdo con el proyecto.
GHD3240BCS · 3240 kW STANDBYLa potencia correcta
La potencia correcta
empieza con ingeniería.
Cuéntanos qué necesitas respaldar. BAUMA revisa potencia, alta tensión, protecciones, autonomía, ATS, sincronización y condiciones de instalación.
