VOLTAJE ESTÁNDAR480 VCA
GENERADOR DIÉSEL · 60 HZ
GHD1600BCL
Energía de gran escala.
Continuidad sincronizada.
Planta de emergencia de 1600 kW standby y 1450 kW prime para complejos industriales, centros de datos, hospitales, minería e infraestructura crítica que requieren alta potencia y posibilidad de operación en paralelo.
PRIME1450kW · 1812.5 kVA
STANDBY1600kW · 2000 kVA
TANQUE BASE2000L
MOTORBAUDOUIN16M33G1650/6
CONTROLDSE8610SINCRONIZACIÓN
SISTEMA DE ALTA POTENCIA
INTERRUPTOR2500 A
CONFIGURACIÓNContenedor 40HQ
MOTOR16 cilindros en V
MOTOR BAUDOUIN•ALTERNADOR LEROY-SOMER•CONTROL DSE8610•CONTENEDOR 40HQ•SINCRONIZACIÓN Y LOAD SHARE•GH POWER MÉXICO•MOTOR BAUDOUIN•ALTERNADOR LEROY-SOMER•CONTROL DSE8610•CONTENEDOR 40HQ•SINCRONIZACIÓN Y LOAD SHARE•GH POWER MÉXICO•
RESPALDO PROFESIONAL · 1600 kWPotencia para cargas
Potencia para cargas
que no pueden detenerse.
El GHD1600BCL está orientado a operaciones de gran demanda donde la continuidad, el arranque automático y la posibilidad de sincronizar varios equipos forman parte del diseño energético.
Industria
Procesos de manufactura, hornos, bombeo, refrigeración, líneas de producción y servicios auxiliares de alta capacidad.
PRODUCCIÓN PROTEGIDA ↗Data centers
Respaldo para climatización, UPS, distribución eléctrica y cargas críticas con estrategia N+1 o multigenerador.
CONTINUIDAD DIGITAL ↗Infraestructura
Hospitales, aeropuertos, minería, agua, telecomunicaciones y proyectos con requerimientos de potencia sostenida.
ENERGÍA DE MISIÓN CRÍTICA ↗ENERGY CONTROL · DATOS DE FÁBRICAVisualiza consumo.
Visualiza consumo.
Proyecta autonomía.
Selecciona la carga. La consola calcula una autonomía teórica usando el tanque base de 2000 litros declarado en la ficha.
GHD1600BCL ONLINE60.0 Hz
CARGA50%PRIME
187.50L/h
Carga prime al 50%
10.7h
Tanque lleno de 2000 L
725.0kW
Estimación proporcional
Consumo de fábrica: 50% 187.5 L/h · 75% 282.9 L/h · 100% 382.8 L/h · 110% 435.4 L/h.La autonomía real depende de carga, combustible, ambiente, instalación y mantenimiento.
ARQUITECTURA INTEGRADATres sistemas.
Tres sistemas.
Una plataforma de potencia.
Motor, alternador y controlador integran una solución preparada para operación de alta capacidad, automatización y sistemas multigenerador.
01
MOTORBaudouin
16M33G1650/6
- 16 cilindros en V52.3 L
- 1625 kW nominales1800 RPM
- Turbo + posenfriadorGestión ECU · 24 V
02
ALTERNADORLeroy-Somer
LSA 50.2 VL10
- 1625 kW de salidaAVR
- IP23 · Clase H4 polos
- THD < 5%Acoplamiento directo
03
CONTROLDeep Sea
DSE8610
AUTO / LOAD SHARE60.0Hz · SYSTEM READY
- SincronizaciónHasta 32 grupos, según ficha
- Reparto de cargakW / kVAr
- RS232 · RS485 · EthernetMODBUS RTU / TCP
SINCRONIZACIÓN Y REPARTO DE CARGAMás capacidad.
Más capacidad.
Una sola red coordinada.
El DSE8610 permite coordinar equipos en paralelo, ajustar frecuencia y voltaje, repartir carga y ampliar la disponibilidad del sistema. La ingeniería final debe considerar protecciones, barras, interruptores y lógica de transferencia.
01DEMANDACARGA DETECTADA
02SINCRONÍAVOLTAJE Y FRECUENCIA
03LOAD SHARECARGA DISTRIBUIDA
CONTENEDOR 40HQ
CONFIGURACIÓN INDUSTRIAL
TANQUE BASE 2000 L

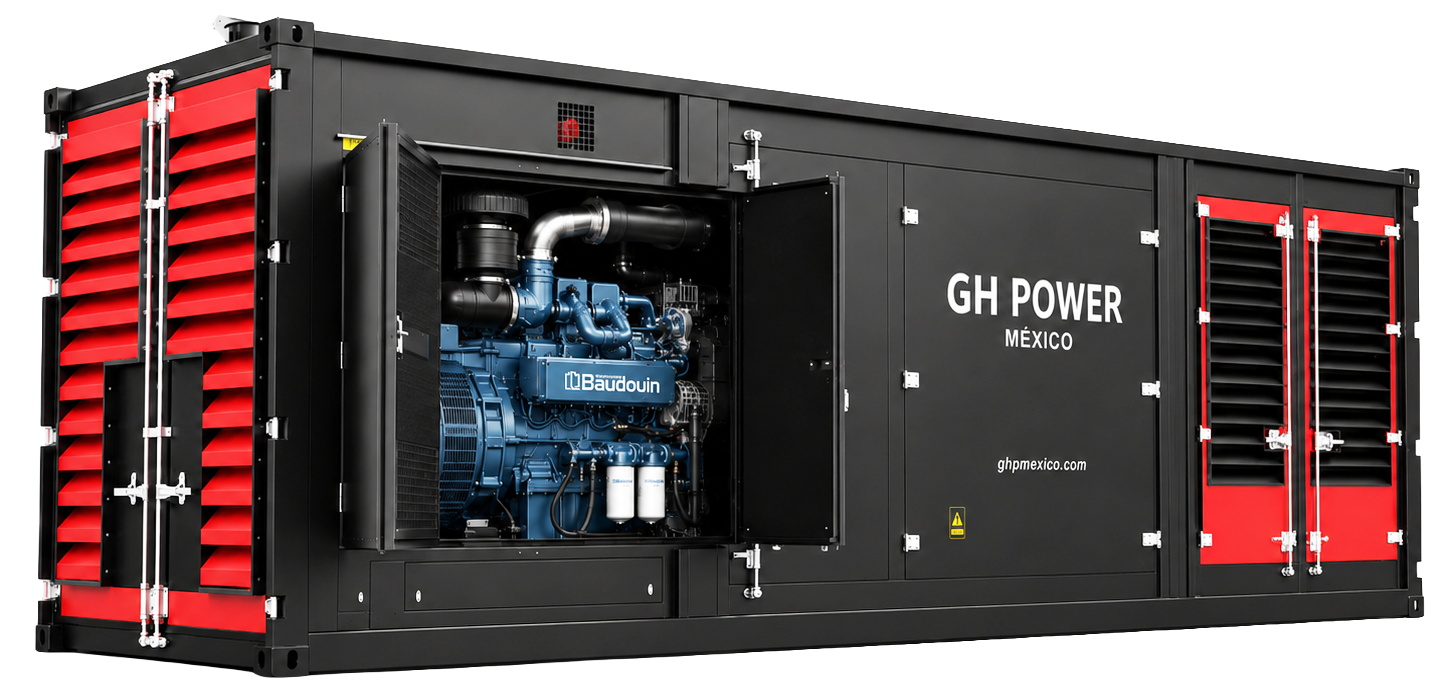

CONTENEDOR · 40HQEscala industrial.
Escala industrial.
Acceso de servicio.
La ficha identifica una solución en contenedor 40HQ con tanque base de 2000 litros, radiador accionado por el motor, aislamiento antivibratorio, silenciadores flexibles y acabado con pintura electrostática.
01
Tanque base de 2000 litrosAutonomía teórica de 5.2 horas al 100% prime.
02
Precalentador de aguaApoyo para disponibilidad de arranque.
03
Montajes antivibraciónReducción de transmisión mecánica a la estructura.
04
Dimensiones por confirmarLa ficha indica 40HQ, pero no publica medidas exteriores exactas.
FICHA TÉCNICA GHD1600BCLDatos traducidos.
Datos traducidos.
Decisiones verificables.
Especificaciones principales traducidas al español a partir de la ficha del fabricante. BAUMA confirma configuración, voltaje, sincronización, autonomía y logística antes del suministro.
- Potencia prime
- 1450 kW / 1812.5 kVA
- Potencia standby
- 1600 kW / 2000 kVA
- Frecuencia / velocidad
- 60 Hz / 1800 RPM
- Voltaje estándar
- 480 VCA
- Fases / hilos
- 3 / 4
- Factor de potencia
- 0.8
- Interruptor principal
- 2500 A
- Tanque base
- 2000 L
- Consumo 50% prime
- 187.5 L/h
- Consumo 75% prime
- 282.9 L/h
- Consumo 100% prime
- 382.8 L/h
- Consumo 110%
- 435.4 L/h
- Marca / modelo
- Baudouin 16M33G1650/6
- Potencia nominal
- 1625 kW
- Velocidad
- 1800 RPM
- Cilindros / disposición
- 16 en V
- Ciclo / enfriamiento
- 4 tiempos / agua
- Cilindrada
- 52.3 L
- Diámetro x carrera
- 150 x 185 mm
- Relación de compresión
- 15:1
- Aspiración
- Turboalimentado y posenfriado
- Gobernador
- ECU
- Capacidad de refrigerante
- 130 L
- Capacidad de aceite
- 175 L
- Arranque
- 24 V
- Marca / modelo
- Leroy-Somer LSA 50.2 VL10
- Potencia de salida
- 1625 kW
- Control de voltaje
- AVR
- Fases
- 3
- Factor de potencia
- 0.8
- Aislamiento
- Clase H
- Protección
- IP23
- Polos
- 4
- Rango de voltaje nominal
- ±5%
- Distorsión armónica total
- < 5%
- Rodamiento
- Único
- Conexión
- Estrella serie
- Acoplamiento
- Directo
- Configuración física
- Contenedor 40HQ
- Tanque base
- 2000 L
- Tanque externo
- Opción para 8 h, según ficha
- Radiador
- Ventilador accionado por motor
- Montajes
- Antivibración
- Silenciadores
- Con conexiones flexibles y codo
- Cabina
- Pintura electrostática en polvo
- Paro de emergencia
- Incluido
- Baterías
- 24 V libres de mantenimiento
- Cargador flotante
- Incluido
- Precalentador de agua
- Incluido
- Medidas exteriores
- Por confirmar con BAUMA
Nota de consistencia: la lista de características y la descripción técnica de la página 3 identifican el controlador DSE8610. El encabezado de esa misma página menciona DSE7320; para esta página se utiliza DSE8610 por ser el modelo coherente con las funciones de sincronización y reparto de carga descritas.
PREGUNTAS FRECUENTES
Antes de cotizar.
La selección final depende de la carga real, corrientes de arranque, tensión, ambiente, combustible y estrategia de redundancia.
¿Cuánta potencia entrega el GHD1600BCL?+
Entrega 1450 kW o 1812.5 kVA en potencia prime y 1600 kW o 2000 kVA en potencia standby.
¿Qué motor integra el GHD1600BCL?+
Integra un motor diésel Baudouin 16M33G1650/6 de 16 cilindros en V, 52.3 litros, turboalimentado y posenfriado, con gestión electrónica ECU.
¿Qué alternador utiliza?+
Utiliza un alternador Leroy-Somer LSA 50.2 VL10 de 1625 kW, con AVR, protección IP23, aislamiento clase H y acoplamiento directo.
¿Puede operar en paralelo con otros generadores?+
Sí. La configuración documentada utiliza un controlador Deep Sea DSE8610 con funciones de sincronización y reparto de carga para sistemas multigenerador.
¿Qué autonomía ofrece el tanque base de 2000 litros?+
La autonomía teórica es de aproximadamente 10.7 horas al 50%, 7.1 horas al 75%, 5.2 horas al 100% prime y 4.6 horas al 110%. La autonomía real depende de la carga y las condiciones de operación.
¿En qué configuración física se suministra?+
La ficha identifica una configuración tipo contenedor 40HQ. No declara medidas exteriores exactas, por lo que BAUMA debe confirmar dimensiones finales antes de logística e instalación.
GHD1600BCL · 1600 kW STANDBYLa gran potencia
La gran potencia
también se dimensiona.
Comparte cargas, voltaje, ubicación, altitud y estrategia de respaldo. BAUMA revisa la ingeniería inicial contigo.
