VOLTAJE NOMINAL440 / 254 V
GENERADOR DIÉSEL · 60 HZ
GHD1386CCS
Potencia de misión crítica.
Respaldo a gran escala.
Planta de emergencia de 1386 kW standby y 1260 kW prime para industria pesada, centros de datos, hospitales, complejos logísticos e infraestructura que exige continuidad eléctrica de alta capacidad.
PRIME1260kW · 1575 kVA
STANDBY1386kW · 1735 kVA
RUIDO90dB @ 7 m
MOTORCUMMINSKTA50-G9
CONTROLDSE7320ATS READY
SISTEMA DISPONIBLE
TANQUE INTEGRADO3000 L
DIMENSIONES12.192 × 2.438 × 2.896 m
PESO SECO18,500 kg
MOTOR CUMMINS KTA50-G9•ALTERNADOR STAMFORD•CONTROL DSE7320•CASETA SUPER SILENT•LISTO PARA ATS•GH POWER MÉXICO•MOTOR CUMMINS KTA50-G9•ALTERNADOR STAMFORD•CONTROL DSE7320•CASETA SUPER SILENT•LISTO PARA ATS•GH POWER MÉXICO•
RESPALDO PROFESIONAL · 1386 kWMás capacidad.
Más capacidad.
Más operación protegida.
El GHD1386CCS entrega 1386 kW standby y 1260 kW prime para respaldar instalaciones de alta demanda, con integración disponible a un ATS correctamente dimensionado.
Industria
Procesos continuos, líneas de producción, bombeo, refrigeración y servicios esenciales de gran escala.
PRODUCTIVIDAD PROTEGIDA ↗Data centers
Climatización, UPS, telecomunicaciones, seguridad y cargas críticas previamente dimensionadas.
CONTINUIDAD DIGITAL ↗Infraestructura
Hospitales, complejos logísticos, servicios estratégicos y proyectos donde una interrupción no es aceptable.
MISIÓN CRÍTICA ↗ENERGY CONTROL · DATOS DE FÁBRICAMira el consumo.
Mira el consumo.
Proyecta la autonomía.
Selecciona el porcentaje de carga. La consola calcula una autonomía teórica con el tanque integrado de 3000 litros.
GHD1386CCS ONLINE60.0 Hz
CARGA50%PRIME
180.00L/h
Carga prime al 50%
16.7h
Tanque lleno de 3000 L
630.0kW
Estimación proporcional
Consumo de fábrica: 25% 111 L/h · 50% 180 L/h · 75% 257 L/h · 100% 330 L/h · standby 392 L/h.La autonomía real depende de carga, condiciones, instalación y mantenimiento.
ARQUITECTURA INTEGRADATres sistemas.
Tres sistemas.
Una sola respuesta.
Motor, alternador y controlador trabajan como una plataforma completa para respaldo energético de gran capacidad.
01
MOTORCummins
KTA50-G9
- 16 cilindros en V50.3 L
- 1800 RPMGobernador electrónico · Cummins PT
- Inyección directa PT24 VCD · 5662 kg húmedo
02
ALTERNADORStamford
S6L1D-H4/1255.2KW
- 1569 kVA prime60 Hz
- Regulación ±0.5%Sin escobillas
- IP23 · Clase H1 rodamiento sellado
03
CONTROLDeep Sea
DSE7320
AUTO60.0Hz · SYSTEM READY
- 7 entradas digitalesConfigurables
- Monitoreo kW / kVAProtección de sobrecarga
- Arranque remotoIntegración ATS
RESPALDO AUTOMÁTICOLa energía debe volver
La energía debe volver
sin pedir permiso.
Integra el GHD1386CCS con un tablero de transferencia automática. La secuencia detecta la falla, arranca la planta y transfiere la carga de forma controlada.
01REDFALLA DETECTADA
02ARRANQUEGHD1386CCS
03CARGAOPERACIÓN PROTEGIDA
12192 mm
2896 mm
2438 mm

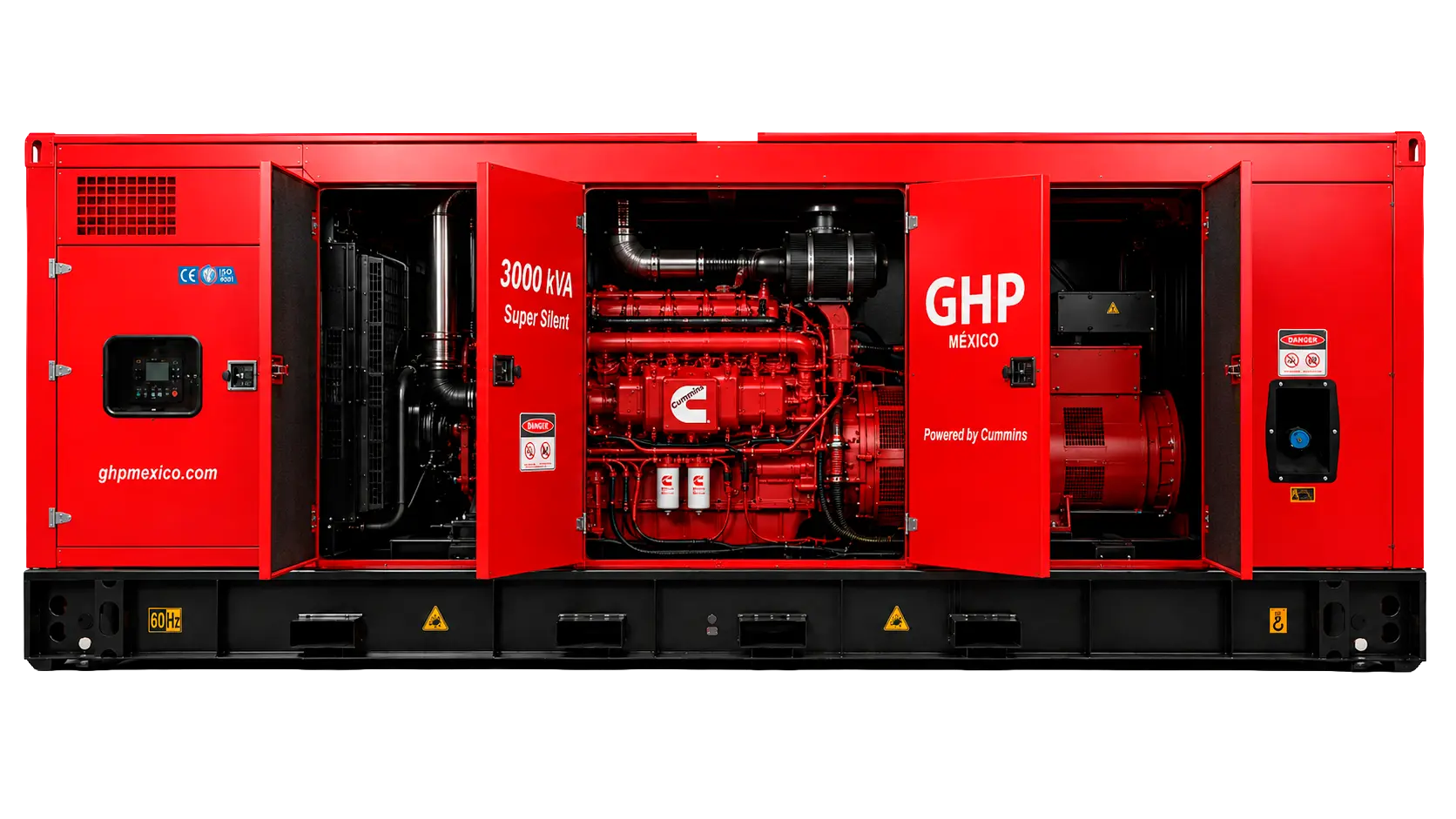

CASETA ACÚSTICA · SILENT TYPERobusta afuera.
Robusta afuera.
Controlada por dentro.
El contenedor acústico facilita transporte, acceso de servicio y operación segura en aplicaciones industriales y de infraestructura.
01
Acero al carbón calibre 14Lámina de 2.0 mm resistente y preparada para servicio industrial.
02
Puertas con apertura de 180°Acceso amplio para inspección y mantenimiento.
03
Tanque integrado de doble pared3000 litros con sistema automático de llenado disponible.
04
90 dB a 7 metrosNivel sonoro máximo declarado en la ficha técnica.
FICHA TÉCNICA GHD1386CCSDatos claros.
Datos claros.
Decisiones seguras.
Especificaciones principales para selección inicial. BAUMA confirma voltaje, carga, ATS, autonomía e instalación antes del suministro.
- Potencia prime
- 1260 kW / 1575 kVA
- Potencia standby
- 1386 kW / 1735 kVA
- Frecuencia / velocidad
- 60 Hz / 1800 RPM
- Fases / hilos
- 3 fases / 4 hilos
- Voltajes disponibles
- 440/254 · 480/277 V
- Factor de potencia
- 0.8
- Corriente a 440/254 V
- 2276 A
- Interruptor a 440/254 V
- 3200 A
- Corriente a 480/277 V
- 2086.3 A
- Interruptor a 480/277 V
- 3200 A
- Tanque integrado
- 3000 L
- Nivel sonoro máximo
- 90 dB a 7 m
- Marca / modelo
- Cummins KTA50-G9
- Cilindros / desplazamiento
- 16 en V / 50.3 L
- Configuración
- 4 tiempos, enfriamiento por refrigerante y aspiración natural
- Sistema de combustible
- Inyección directa Cummins PT
- Gobernador
- Electrónico
- Sistema eléctrico / marcha
- 24 VCD
- Diámetro × carrera
- 159 × 159 mm
- Relación de compresión
- 13.9:1
- Peso del motor con fluidos
- 5662 kg (húmedo)
- Velocidad de ralentí
- 725–775 RPM
- Capacidad de aceite
- 170.3 L
- Capacidad de refrigerante
- 240 L
- Fricción máx. del refrigerante
- 68.9 kPa
- Temperatura máx. refrigerante
- 104 °C standby / 100 °C prime
- Consumo al 25% prime
- 111 L/h
- Consumo al 50% prime
- 180 L/h
- Consumo al 75% prime
- 257 L/h
- Consumo al 100% prime
- 330 L/h
- Consumo al 110% standby
- 392 L/h
- Contrapresión máxima de escape
- 51 mmHg
- Presión de aceite en ralentí
- 138 kPa
- Presión de aceite nominal
- 310–448 kPa
- Temperatura máxima del aceite
- 121 °C
- Entrada de aire - filtro limpio
- 15 mmH₂O
- Entrada de aire - filtro sucio
- 25 mmH₂O
- Marca / modelo
- Stamford S6L1D-H4/1255.2KW
- Potencia prime
- 1569 kVA
- Voltaje de ficha
- 440 VCA
- Fases / hilos
- 3 / 6
- Factor de potencia
- 0.8
- Frecuencia
- 60 Hz
- Tipo de excitación
- Sin escobillas, autoexcitado
- Regulación de voltaje
- ±0.5%
- Protección
- IP23
- Clase de aislamiento
- H
- Rodamiento
- 1 sellado
- Controlador
- Deep Sea DSE7320
- Largo
- 12192 mm
- Ancho
- 2438 mm
- Alto
- 2896 mm
- Peso seco
- 18500 kg
- Tanque con caseta
- 3000 L
- Nivel sonoro máximo
- 90 dB a 7 m
- Acero de caseta
- Calibre 14 · 2.0 mm
- Radiador
- Temperatura máxima 50 °C
- Garantía
- 12 meses o 1000 h
PREGUNTAS FRECUENTES
Antes de cotizar.
Las respuestas rápidas ayudan. El dimensionamiento correcto protege la inversión.
¿Cuánta potencia entrega el GHD1386CCS?+
Entrega 1260 kW / 1575 kVA en potencia prime y 1386 kW / 1735 kVA en potencia standby.
¿Qué motor utiliza el generador GHD1386CCS?+
Integra un motor diésel Cummins KTA50-G9 de 16 cilindros en V y 50.3 litros, con gobernador electrónico e inyección directa Cummins PT.
¿Puede trabajar con un tablero ATS?+
Sí. El controlador DSE7320 permite integrar el equipo con un tablero ATS seleccionado según corriente, voltaje y tipo de carga.
¿Qué voltajes contempla la ficha técnica?+
La ficha contempla 440/254 V y 480/277 V a 60 Hz. BAUMA valida la configuración antes del suministro.
¿Qué autonomía ofrece el tanque integrado?+
Con 3000 litros, la autonomía teórica es de aproximadamente 16.7 horas al 50%, 11.7 horas al 75%, 9.1 horas al 100% prime y 7.7 horas al 110% standby. La autonomía real depende de carga, condiciones, instalación y mantenimiento.
GHD1386CCS · 1386 kW STANDBYLa energía correcta
La energía correcta
empieza con una pregunta.
Cuéntanos qué necesitas respaldar. BAUMA revisa potencia, voltaje, autonomía, ATS y condiciones de instalación.
