VOLTAJE NOMINAL440 / 254 V
GENERADOR DIÉSEL · 60 HZ

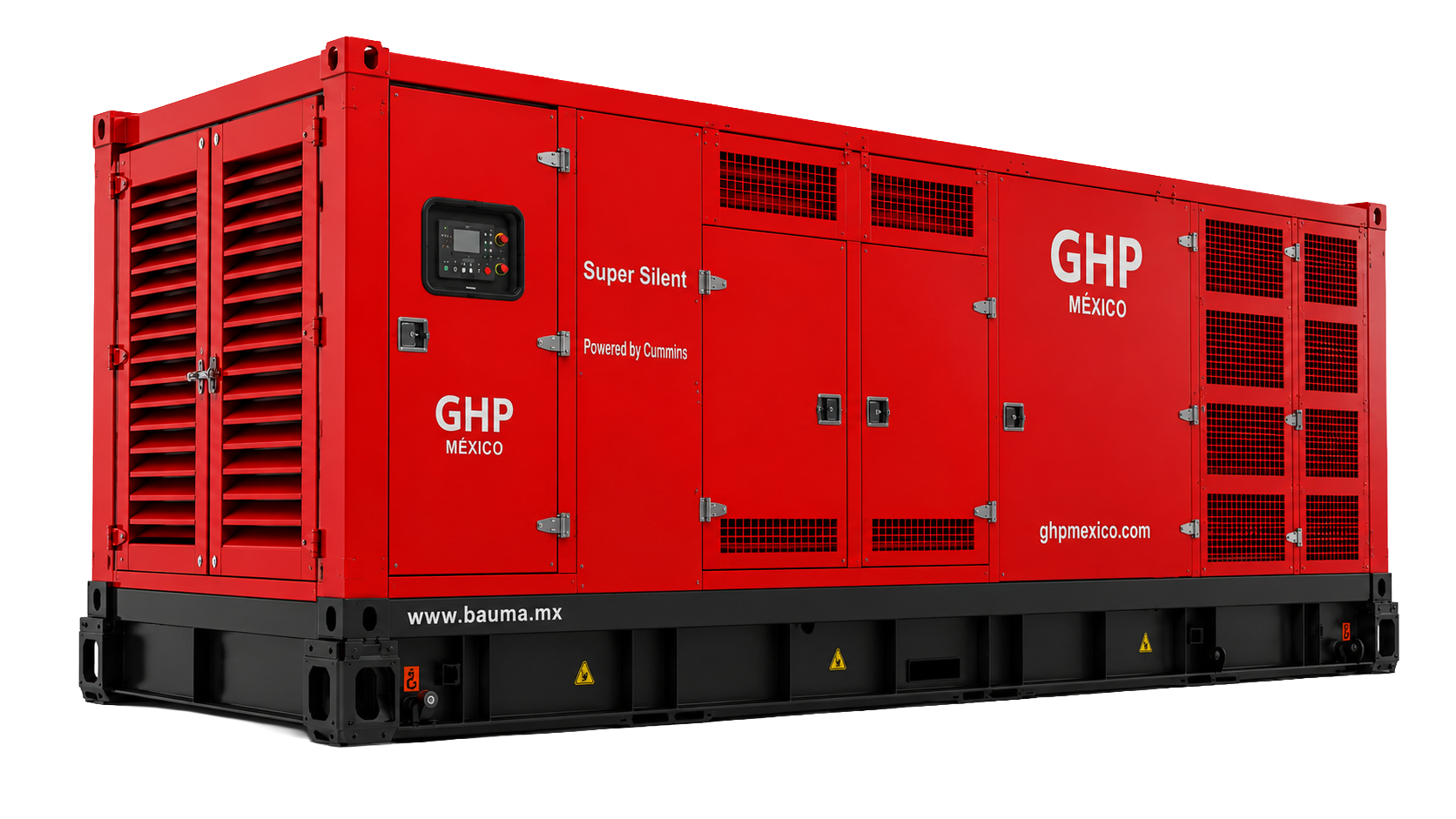

GHD1100CCS
Gran potencia industrial.
Respaldo sin pausa.
Una planta de emergencia de 1100 kW standby y 1000 kW prime para industria pesada, centros de datos, complejos logísticos e infraestructura crítica que necesitan continuidad eléctrica de gran capacidad.
PRIME1000kW · 1250 kVA
STANDBY1100kW · 1375 kVA
RUIDO90dB @ 7 m
MOTORCUMMINSKTA38-G9
CONTROLDSE7320ATS READY
SISTEMA DISPONIBLE
TANQUE INTEGRADO1500 L
DIMENSIONES6.058 × 2.438 × 2.896 m
PESO SECO14000 kg
MOTOR CUMMINS•ALTERNADOR STAMFORD•CONTROL DSE7320•CASETA SUPER SILENT•LISTO PARA ATS•GH POWER MÉXICO•
MOTOR CUMMINS•ALTERNADOR STAMFORD•CONTROL DSE7320•CASETA SUPER SILENT•LISTO PARA ATS•GH POWER MÉXICO•
RESPALDO PROFESIONAL · 1100 kWMás capacidad.
Más capacidad.
Más operación protegida.
El GHD1100CCS entrega 1100 kW standby y 1000 kW prime para respaldar industria pesada, centros de datos, complejos logísticos e infraestructura crítica de alta demanda, con posibilidad de automatizar la continuidad mediante un ATS correctamente dimensionado.
Logística
Bandas, clasificación, refrigeración, iluminación y servicios esenciales en grandes centros de distribución y almacenes.
OPERACIÓN LOGÍSTICA ↗Data centers
UPS, climatización, telecomunicaciones, seguridad y servicios críticos previamente dimensionados.
CONTINUIDAD DIGITAL ↗Industria
Líneas de producción, procesos industriales y equipos esenciales cuya interrupción genera costos, mermas y retrasos.
PRODUCTIVIDAD PROTEGIDA ↗ENERGY CONTROL · DATOS DE FÁBRICAMira el consumo.
Mira el consumo.
Proyecta la autonomía.
Selecciona el porcentaje de carga. La consola calcula una autonomía teórica con el tanque integrado de 1500 litros para ayudarte a visualizar la operación.
GHD1100CCS ONLINE60.0 Hz
CARGA50%PRIME
123.00L/h
Carga prime al 50%
12.2h
Tanque lleno de 1500 L
500.0kW
Estimación proporcional
Consumo de fábrica: 25% 48.8 L/h · 50% 123 L/h · 75% 193.6 L/h · 100% 250 L/h · standby 275.7 L/h.La autonomía real depende de carga, condiciones, instalación y mantenimiento.
ARQUITECTURA INTEGRADATres sistemas.
Tres sistemas.
Una sola respuesta.
Motor, alternador y controlador fueron seleccionados para trabajar como una plataforma completa, no como una suma de componentes aislados.
01
MOTOR
Cummins
KTA38-G9
- 12 cilindros en V38 L
- 1800 RPMGobernador electrónico · Cummins PT
- Inyección directa PT24 VCD · 3946 kg húmedo
02
ALTERNADOR
Stamford
S6L1D-F4/1070.4KW
- 1338 kVA prime60 Hz
- Regulación ±0.5%Sin escobillas
- IP23 · Clase H1 rodamiento sellado
03
CONTROL
Deep Sea
DSE7320
AUTO60.0Hz · SYSTEM READY
- 7 entradas digitalesConfigurables
- Monitoreo kW / kVAProtección de sobrecarga
- Arranque remotoIntegración ATS
RESPALDO AUTOMÁTICO
La energía debe volver
La energía debe volver
sin pedir permiso.
Integra el GHD1100CCS con un tablero de transferencia automática. La secuencia detecta la falla, arranca la planta y transfiere la carga de forma controlada.
01REDFALLA DETECTADA
02ARRANQUEGHD1100CCS
03CARGAOPERACIÓN PROTEGIDA
6058 mm
2896 mm
2438 mm
CASETA ACÚSTICA · SILENT TYPE
Robusta afuera.
Robusta afuera.
Controlada por dentro.
La cabina acústica está diseñada para facilitar transporte, acceso de servicio y operación segura en aplicaciones industriales y de infraestructura.
01
Acero al carbón calibre 14Resistencia estructural y protección contra corrosión.
02
Puertas con apertura de 180°Acceso directo para inspección y mantenimiento.
03
Tanque integrado a la caseta1500 litros para respaldar jornadas prolongadas.
04
90 dB a 7 metrosNivel sonoro máximo declarado.
FICHA TÉCNICA GHD1100CCSDatos claros.
Datos claros.
Decisiones seguras.
Especificaciones principales para selección inicial. BAUMA confirma voltaje, carga, ATS, autonomía e instalación antes del suministro.
- Potencia prime
- 1000 kW / 1250 kVA
- Potencia standby
- 1100 kW / 1375 kVA
- Frecuencia / velocidad
- 60 Hz / 1800 RPM
- Fases / hilos
- 3 fases / 4 hilos
- Voltajes disponibles
- 440/254 · 480/277 V
- Factor de potencia
- 0.8
- Certificación declarada
- No emisiones
- Corriente a 440/254 V
- 1806.4 A
- Interruptor a 440/254 V
- 2000 A
- Corriente a 480/277 V
- 1655.8 A
- Interruptor a 480/277 V
- 2000 A
- Marca / modelo
- Cummins KTA38-G9
- Cilindros / desplazamiento
- 12 en V / 38 L
- Configuración
- 4 tiempos, enfriamiento por refrigerante y aspiración natural
- Sistema de combustible
- Inyección directa Cummins PT
- Gobernador
- Electrónico
- Sistema eléctrico / marcha
- 24 VCD
- Diámetro × carrera
- 159 × 159 mm
- Relación de compresión
- 13.9:1
- Peso del motor con fluidos
- 3946 kg (húmedo)
- Velocidad de ralentí
- 575–650 RPM
- Orden de arranque
- 1R-6L-5R-2L-3R-4L-6R-1L-2R-5L-4R-3L
- Capacidad de aceite
- 170.3 L
- Refrigerante - solo motor
- 140 L
- Fricción máx. de refrigerante
- 18.3 kPa
- Temperatura máx. refrigerante
- 104 °C standby / 100 °C prime
- Consumo al 25% prime
- 48.8 L/h
- Consumo al 50% prime
- 123 L/h
- Consumo al 75% prime
- 193.6 L/h
- Consumo al 100% prime
- 250 L/h
- Consumo al 110% standby
- 275.7 L/h
- Contrapresión máxima de escape
- 10 kPa
- Diámetro del tubo de escape
- 152 mm / 6 in
- Presión de aceite en ralentí
- 138 kPa
- Presión de aceite nominal
- 310–448 kPa
- Temperatura máxima del aceite
- 121 °C
- Entrada de aire - filtro sucio
- 13.55 kPa
- Entrada de aire - filtro limpio
- 33.86 kPa
- Marca / modelo
- Stamford S6L1D-F4/1070.4KW
- Potencia prime
- 1338 kVA
- Voltaje de ficha
- 440 VCA
- Fases / hilos
- 3 / 6
- Factor de potencia
- 0.8
- Frecuencia
- 60 Hz
- Tipo de excitación
- Sin escobillas, autoexcitado
- Regulación de voltaje
- ±0.5%
- Protección
- IP23
- Clase de aislamiento
- H
- Rodamiento
- 1 sellado
- Largo
- 6058 mm
- Ancho
- 2438 mm
- Alto de caseta
- 2896 mm
- Peso seco
- 14000 kg
- Tanque integrado
- 1500 L
- Nivel sonoro máximo
- 90 dB a 7 m
- Acero de caseta
- Calibre 14 · 2.0 mm
- Radiador
- Temperatura máxima 50 °C
- Garantía
- 12 meses o 1,000 h
PREGUNTAS FRECUENTES
Antes de cotizar.
Las respuestas rápidas ayudan. El dimensionamiento correcto protege la inversión.
¿Cuánta potencia entrega el GHD1100CCS?+
Entrega 1000 kW / 1250 kVA en potencia prime y 1100 kW / 1375 kVA en potencia standby.
¿Qué motor utiliza el generador GHD1100CCS?+
Integra un motor diésel Cummins KTA38-G9 de doce cilindros en V, 38 litros, enfriado por refrigerante, con gobernador electrónico e inyección directa Cummins PT.
¿Puede trabajar con un tablero ATS?+
Sí. El controlador DSE7320 permite integrar el equipo con un tablero ATS seleccionado según corriente, voltaje y tipo de carga.
¿Qué voltajes están disponibles?+
La ficha contempla 440/254 V y 480/277 V a 60 Hz. BAUMA valida la configuración antes del suministro.
¿Qué autonomía ofrece el tanque integrado?+
Con 1500 litros, la autonomía teórica es de aproximadamente 12.2 horas al 50%, 7.7 horas al 75%, 6.0 horas al 100% prime y 5.4 horas al 110% standby. La autonomía real depende de carga, condiciones, instalación y mantenimiento.
GHD1100CCS · 1100 kW STANDBY
La energía correcta
La energía correcta
empieza con una pregunta.
Cuéntanos qué necesitas respaldar. BAUMA revisa potencia, voltaje, autonomía, ATS y condiciones de instalación.
